產品描述

型號DP-TV200 加工定制定制

一、特性

GD8922-EX熱電偶、毫伏信號輸入隔離式安全柵鴻泰產品測量準確

●熱電偶溫度變送隔離輸出。
●可同時輸入兩組熱電偶類型及測量溫度。
●智能化，帶微處理器?？赏ㄟ^編程器或計算機對熱電偶類型和量程范圍進行組態設定。
●模塊化表芯設計，內部采用數字化調校，無需零點和滿度調節電位器，自動動態校準零點、溫度飄移自動補償。
●帶有工作電源指示燈。
●雙通道，兩路隔離輸入兩路隔離輸出，本安輸入回路[Exia]IIC，輸入回路短路保護。

●即插即拔式接線端子，DIN導軌卡式安裝。

倍加孚齊納安全柵

二、描述

GD8922-EX熱電偶、毫伏信號輸入隔離式安全柵鴻泰好

①GD8922-EX熱電偶或毫伏信號輸入隔離式安全柵，是以兩路獨立通道將現場危險區域的熱電偶或毫伏信號經本隔離式安全柵隔離轉換，以兩路獨立通道輸出直流信號至安全區的控制系統或其它智能儀表。
②智能化的熱電偶隔離式安全柵?？赏ㄟ^計算機對熱電偶類型和量程范圍進行組態設定。
③本隔離式安全柵需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、技術規格

●產品型號：GD8922-EX
●型號規格（代碼）：代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
●工作電源
電源接線：獨立的接線端子13－，14＋，可帶電拔插
電源電壓：20~35VDC
余波Wpp：＜5％
電流損耗：約80mA
電源指示：得電時LED燈亮；綠色
●輸入回路（Exia IIC危險區）
兩路通道隔離輸入：
路輸入通道：端子1、2、3接熱電偶；1和2短接Cu50
第二路輸入通道：端子4、5、6接熱電偶；4和5短接Cu50
輸入熱電偶類型：K；E；S；B；R；T；N；W；J等各型熱電偶端子10、11
可選輸入毫伏信號：－5～60mV ；或*毫伏電壓量程
●輸出回路（安全區）

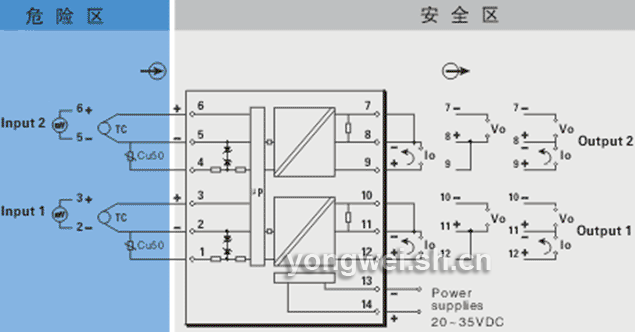

兩路通道隔離輸出：端子10,11,12接線(參見端子接線圖)
路輸出通道：端子7、8、9接線（參見端子接線圖）
第二路輸出通道：4～20mA;0～20mA;或*電流量程
輸出電流：0～550Ω（4～20mA，0～20mA 輸出時）
電流輸出時允許外接負載：
輸出電壓：1～5V；0～5V；0～10V；或*電壓量程
電壓輸出阻抗：內置輸出電阻250Ω
●性能指標
標準精度:±0.2%FS(測量范圍3～5mV時,精度為±0.3%FS)
溫度漂移：±0.015%/℃

響應時間：≤1s（0 → ）
穩定時間：≤3s
電源電壓變動影響：±0.1%（允許電壓范圍）
負載電阻變化影響：±0.1%/250Ω
溫度補償范圍：－5～60℃
冷端溫度補償誤差：每20℃誤差1℃
通道隔離：輸入－輸出－電源之間隔離
絕緣電阻：≥100MΩ/500VDC（AC）
隔離能力：1500VAC/1分鐘50Hz
安全區與危險區
之間間隔離電壓：250VAC
抗電磁兼容性：符合IEC61000相關抗電磁標準
●環境參數
工作溫度：0～＋60℃
儲運溫度：－20～＋80℃
環境濕度：5～＋95％RH（無冷凝）
●結構及外形尺寸
結構:卡裝式;模塊化表芯;ABS材質機殼;拔插式端子
外形尺寸：W 16×H116×D110（mm），參見外形尺寸圖
整機重量：約120g
●安全防爆認證參數：整機滿足GB3836.1-2000 和GB3836.4－2000標準相關要求
防爆等級標志：[Exia]IIC
安全認證參數:Um:250V;Uo:12V；Io：24mA
Ro:500Ω;Lo:5mH；Co：0.1μF

四、型號選擇

◆熱電偶類型及量程表

熱電偶類型		溫度范圍（℃）	較小量程（℃）
熱電偶	K	0~1300	120
	E	0~1000	80
	S	0~1600	580
	B	400~1800	1000
	R	0~1600	850
	T	-200~400	120
	N	0~1200	180
	W	0~2300	340
	J	0~1200	100
毫伏信號		-5~60mV	5mV

◆訂貨須知
1. 參照選型舉例，正確規范書寫訂貨型號代碼。
2. 若不選擇代碼，則被認同是下列舉例1的訂貨組合方式舉例1
舉例1       輸     入：1路、2路 K 0～1300℃
輸     出：1路、2 路 4～20mA
訂貨代碼為：GD8922-2FK-01-01-EX （K 0～1300℃）
舉例2（智能可組態）
輸     入：1路、2路 K 0～1300℃
輸     出：1路、2路 4～20mA
訂貨代碼為：GD8922-2IK-01-01-EX （K 0～1300℃）
五、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1. 適合將現場信號輸入隔離轉換：信號一入二出。
2. 適用于連接至現場的設備：二線制或三線制非智能變送器，有源電流信號。
3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
4. 安全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。
