產品描述

型號DP-TV200 加工定制定制

一、特性

GD8018-EX開關量輸入隔離式安全柵鴻泰產品穩定性高

● 開關/NAMUR 接近開關輸入。
● 繼電器轉換觸點輸出，或可選晶體管、TTL電平輸出。
● 帶有線路故障和輸入輸出反相控制功能。
● 帶有工作電源指示燈。
● 雙通道，兩路隔離輸入兩路隔離輸出，本安輸入回路[Exia]IIC，輸入回路短路保護。

● 即插即拔式接線端子，DIN導軌卡式安裝。

倍加孚齊納安全柵

二、描述
●適用于安裝在爆炸區域的本安型接近開關(符合DIN19234標準的NAMUR接近開關)以及機械觸點開關和連接電阻的觸點開關。通過隔離, 以繼電器觸點(或晶體管、電平信號)輸出方式傳送至安全區的控制系統或其它儀表。
●可選擇有線路故障檢測功能的開關量隔離安全柵和沒有線路故障檢測功能的開關量隔離安全柵。
●有輸入線路故障檢測功能的開關量隔離安全柵，當檢測到有線路故障時, 儀表面板上的線路故障指示燈LED亮紅色。
(說明: 當用到線路檢測功能時，如果需要使用機械觸點開關作為輸入設備，必須在輸入回路中連接分流電阻，以避免開關量隔離安全柵將機械觸點開關正常的通斷誤當做輸入回路的斷路或短路故障。)
●當選擇沒有線路故障檢測功能的開關量隔離安全柵, 儀表面板上沒有線路故障指示燈。
●采用獨立的直流電源供電，供電電源-輸入-輸出以及各通道之間隔離。
三、技術規格

● 產品型號：GD8018-EX
型號規格（代碼）：代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜）。
● 工作電源
電源接線：獨立的接線端子13－，14＋，可帶電拔插
電源電壓：20~35VDC
余波Wpp：＜5％
電流損耗：約35mA（繼電器輸出閉合時）
電源指示：得電時LED燈亮；綠色
● 從危險區輸入
觸點開關：
連接有電阻的觸點開關；
符合DIN 19234的NAMUR接近開關。
開路電壓：8V±0.5V
開關閾值：1.5mA
回滯： 0.2~0.4 mA
線路故障時, 斷路電流：< 0.1mA; 短路電流：> 4mA
● 向安全區輸出
輸出類型： ① 繼電器觸點; ② 晶體管; ③電平信號
(訂貨時請選擇輸出類型)
① 繼電器觸點
觸點特性：24VDC，2A ；
負載類型：電阻性負載
響應時間：≤10ms
② 晶體管
外部供電電壓：≤40V
驅動輸出電流：≤40mA
晶體管集電極輸出高電平: VCC；低電平: ≤2.5V
晶體管發射極輸出高電平: VCC-2.5V; 低電平:≤ 0.5V
③電平信號
高電平： 4.5V ~ 5.5V
低電平：≤0.5V
高電平驅動能力：≤20mA

● 輸入 / 輸出特性說明 (同相控制)
儀表出廠的設定狀態為輸入與輸出同相, 即輸入開關吸合，輸出繼電器也吸合(如果是晶體管輸出, 則晶體管導通;如果是電平信號輸出, 則輸出為高電平信號)。儀表面板上的輸出狀態指示燈亮。
● 線路故障檢測
本儀表出廠設定為: 當檢測到輸入線路故障時, 儀表面板上的故障指示燈亮，輸出繼電器觸點為松開狀態 ( 如果是晶體管輸出，則晶體管不導通; 如果是電平信號輸出, 則輸出為低電平信號)。
● 儀表指示燈
LFD 為輸入線路故障指示燈 (燈亮為線路故障發生時)
OUT 為輸出狀態指示燈(燈亮為繼電器觸點吸合時)
POWER 為電源指示燈(燈亮為儀表通電)
(注：如果選擇是沒有故障檢測功能的儀表, 則沒有LFD指示燈。)
● 綜合通用參數
隔離能力：輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻：輸入-輸出-電源之間 ≥100MΩ / 500VDC
工作環境溫度： -20～＋60℃
儲存環境溫度： -40～＋80℃
環境濕度范圍： 5～95％RH （無冷凝）
外殼材料： PC（聚碳酸脂）+ABS材料
防護等級：IP 20
外形尺寸：16×116×110（mm）
適用于連接的現場設備及所處危險區域：
開關或符合DIN 19234的NAMUR接近開關。
0區、1區、2區；IIA、IIB、IIC。
● 安全防爆認證參數
防爆等級標志： [Exia Ga]IIC
安全認證參數： Um = 250VAC/DC Uo = 11VDC Io = 15mA
Po = 41.25mW Lo = 10 mH Co = 1.4μF

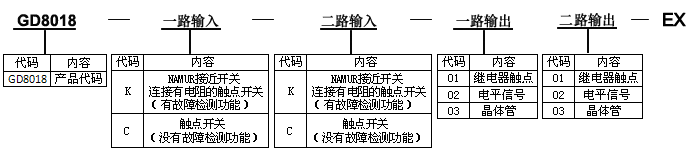

四、型號選擇

訂貨須知：
1、參照選型舉例，正確規范書寫訂貨型號代碼。
2、若不選擇代碼，則被認同是下列舉例1的訂貨組合方式。
舉例 1： 1路、2路輸入：開關量信號
1路、2路輸出：繼電器觸點
訂貨代碼為：GD8018-K--K-01-01-EX

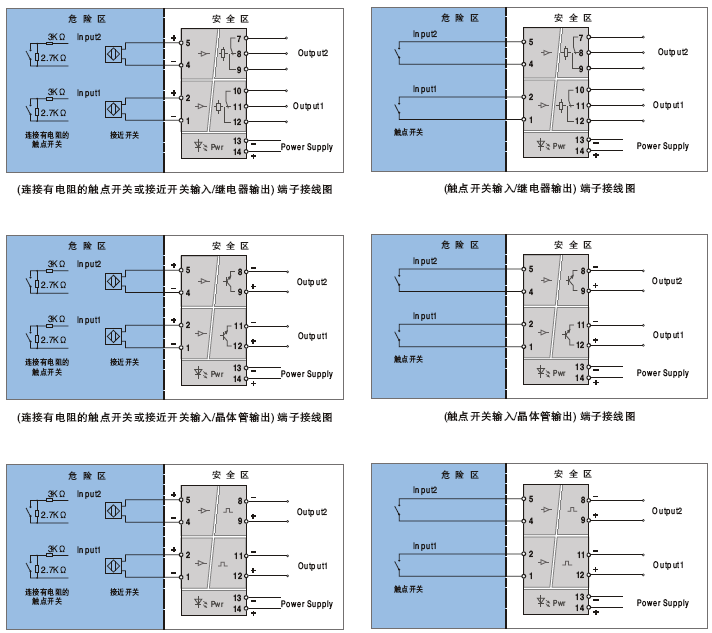

五、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1. 適合將現場信號輸入隔離轉換：信號一入二出。
2. 適用于連接至現場的設備：二線制或三線制非智能變送器，有源電流信號。
3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
4. 安全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。
